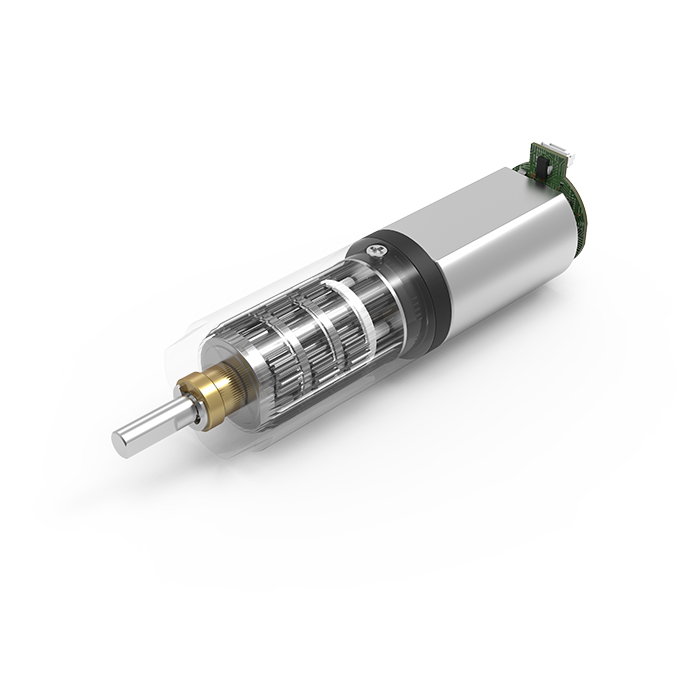

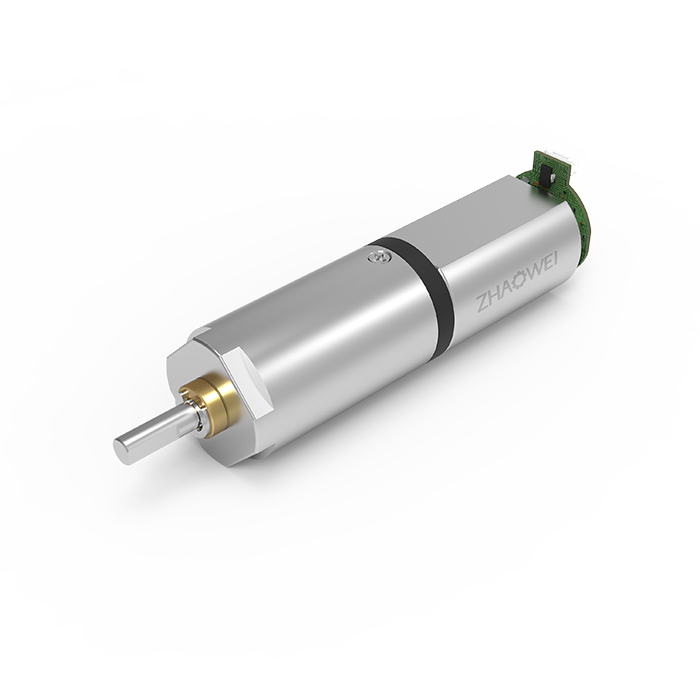

概述
減速箱技術數據
| 級數 | 2 | 3 | 4 |
| 減速比 | 13、19、28 | 46、69、102、151 | 168、249、368、546、809 |
| 最大傳連續輸功率（W） | 0.2 | 0.2 | 0.2 |
| 最大瞬時傳輸功率（W） | 0.5 | 0.5 | 0.5 |
| 額定容許力矩（Nm） | 0.2 | 0.2 | 0.2 |
| 最大瞬時轉矩(Nm) | 0.6 | 0.6 | 0.6 |
| 最大效率(%) | 76 | 66 | 57 |
| 空載平均空回(°) | 2.5 | 2.5 | 2.5 |
| 最大軸向動態載荷（N） | 2 | 2 | 2 |
| 最大徑向載荷（離法蘭4mm處）(N) | 7 | 7 | 7 |
| 齒輪箱長度L1(mm) | 12.8 | 15.9 | 19 |
| 重量（G） | 10 | 10 | 10 |
推薦型號
| 型號 | 典型應用參數 | 齒輪箱額定容許力矩 | 齒輪箱瞬間容許力矩 | 減速比 | 減速箱長 L1 | |||||||
| 額定值 | 空載數據 | 負載數據 | 總長 L | |||||||||
| 電壓 | 轉速 | 電流 | 轉速 | 電流 | 轉矩 | |||||||
| VDC | rpm | mA(MAX) | rpm | mA(MAX) | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| ZWBMD010010-3 | 3 | 4318.18 | 120 | 3625.00 | 215 | 6.40 | 0.63 | 24.7 | 2000 | 6000 | 4 | 9.7 |
| ZWBMD010010-5 | 3 | 2878.79 | 120 | 2416.67 | 215 | 9.60 | 0.94 | 2000 | 6000 | 6 | ||
| ZWBMD010010-13 | 3 | 1328.67 | 130 | 1115.38 | 215 | 16.64 | 1.63 | 27.8 | 2000 | 6000 | 13 | 12.8 |
| ZWBMD010010-19 | 3 | 909.09 | 130 | 763.16 | 215 | 24.32 | 2.39 | 2000 | 6000 | 19 | ||
| ZWBMD010010-28 | 3 | 616.88 | 130 | 517.86 | 215 | 35.84 | 3.51 | 2000 | 6000 | 28 | ||
| ZWBMD010010-46 | 3 | 375.49 | 140 | 315.22 | 215 | 38.81 | 3.81 | 30.9 | 2000 | 6000 | 46 | 15.9 |
| ZWBMD010010-69 | 3 | 250.33 | 140 | 210.14 | 215 | 58.22 | 5.71 | 2000 | 6000 | 69 | ||
| ZWBMD010010-102 | 3 | 169.34 | 140 | 142.16 | 215 | 86.06 | 8.44 | 2000 | 6000 | 102 | ||
| ZWBMD010010-151 | 3 | 114.39 | 140 | 96.03 | 215 | 127.41 | 12.49 | 2000 | 6000 | 151 | ||
| ZWBMD010010-168 | 3 | 98.34 | 140 | 86.31 | 220 | 106.31 | 10.43 | 34 | 2000 | 6000 | 168 | 19 |
| ZWBMD010010-249 | 3 | 66.35 | 140 | 58.23 | 220 | 157.57 | 15.45 | 2000 | 6000 | 249 | ||
| ZWBMD010010-368 | 3 | 44.90 | 140 | 39.40 | 220 | 232.88 | 22.84 | 2000 | 6000 | 368 | ||
| ZWBMD010010-546 | 3 | 30.26 | 140 | 26.56 | 220 | 345.52 | 33.88 | 2000 | 6000 | 546 | ||
| ZWBMD010010-809 | 3 | 20.42 | 140 | 17.92 | 220 | 511.95 | 50.21 | 2000 | 6000 | 809 | ||
*注：以上具體參數可根據客戶要求定制。

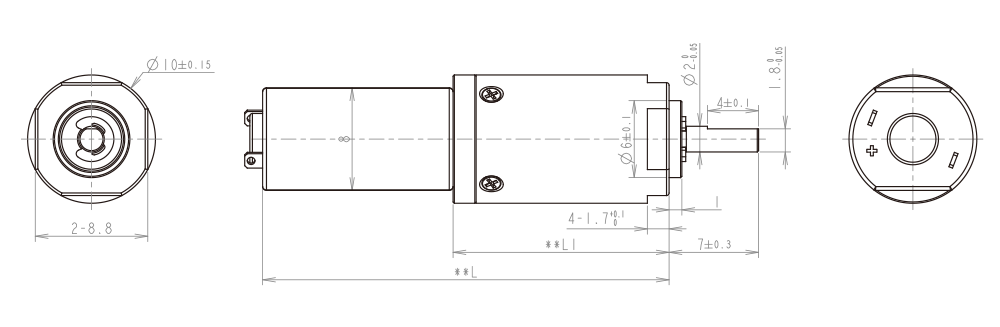

設計圖紙
查看詳情
資料下載
Φ10mm 行星減速箱（MD版）規格書
