概述

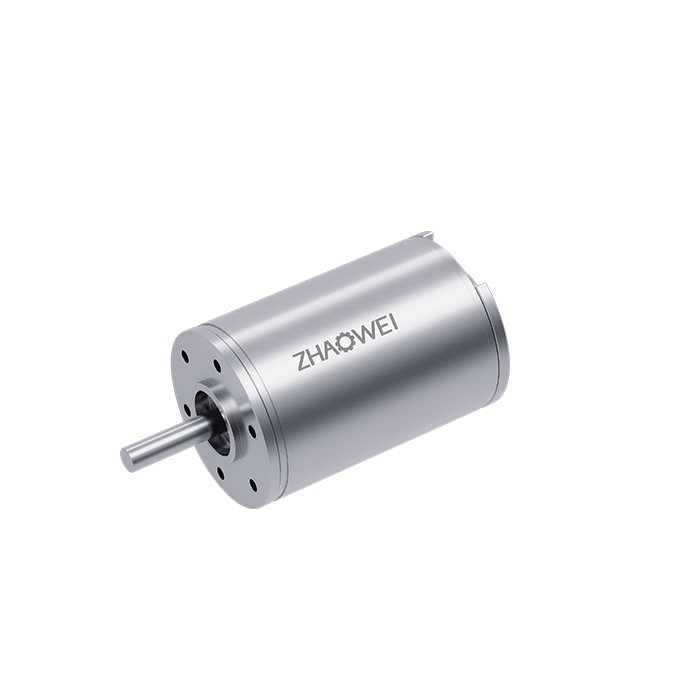

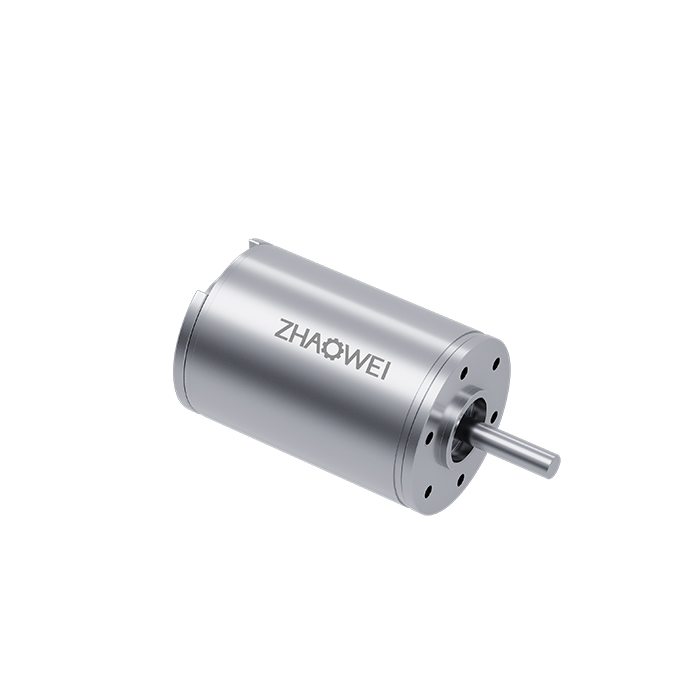

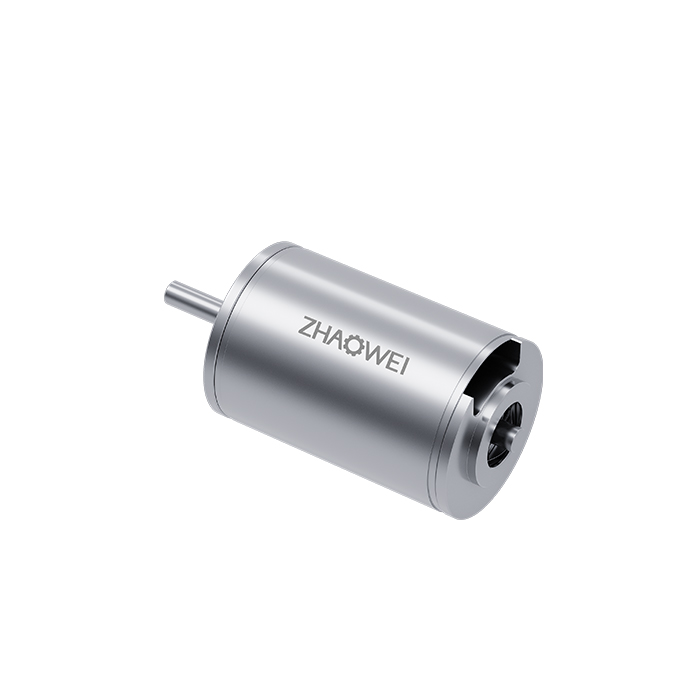

Φ22mm無刷空心杯電機（MC2232）
產品型號：MC2232
直徑：22
長度：32
額定電壓（V）：24
額定轉速：10400
堵轉轉矩（mNm）：627
堵轉電流（A) ：47
轉矩常數（mNm/A）：13.7
速度常數（rpm/V) ：699
輸出軸直徑：3
電機參數
| 電機數據（額定值） |
| 額定電壓（V) |
24 |
28 |
| 空載轉速 |
11700 |
7200 |
| 空載電流（A) |
0.085 |
0.06 |
| 額定轉速 (rpm) |
10400 |
5500 |
| 額定轉矩(mNm) |
15 |
20 |
| 額定電流(A) |
0.96 |
0.65 |
| 堵轉轉矩(mNm) |
132 |
81.9 |
| 堵轉電流(A) |
7.2 |
2.35 |
| 最大效率(%) |
71.8 |
70.7 |
| 電機常數（額定值） |
| 相間電阻（Ω） |
3.5 |
11.9 |
| 相間電感（mH） |
0.43 |
0.77 |
| 轉矩常數（mNm/A） |
13.7 |
35.7 |
| 速度常數（rpm/V） |
699 |
267 |
| 轉速/轉矩斜度（ rpm/mNm） |
26.6 |
89.1 |
| 機械時間常數（ms） |
1.3 |
14.18 |
| 轉子慣量（gcm2） |
1.52 |
1.52 |
| 熱參數 |
| 機殼-環境熱阻（K/W） |
13.6 |
16.3 |
| 繞組-機殼熱阻（K/W） |
350 |
456.5 |
| 繞組熱時間常數（s） |
5.7 |
8.6 |
| 電機熱時間常數（s） |
1340 |
1500 |
| 環境溫度（℃） |
?? -20…+100 |
?? -20…+100 |
| 最高繞組溫度（℃） |
125 |
125 |
| 機械參數（滾珠軸承） |
| 最大允許轉速 |
25 000 |
| 最大軸向間隙 |
< 3 N? 0 |
| ?12 N > 3 N??0.1（max） |
| 徑向間隙 |
?preloaded |
| 最大軸向動態載荷(N) |
3.2 |
| 最大允許安靜態裝力（N） |
29 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
15 |
| 端子型號 |
| CJT A1257HRE-5P? UL1571 AWG26 |
| CJT C6201HFB-2*2P UL1571 AWG22 |
| CJT C6201HFB-2X5P UL10064 AWG30 |
|
|
|
*注：以上具體參數可根據客戶要求定制。
