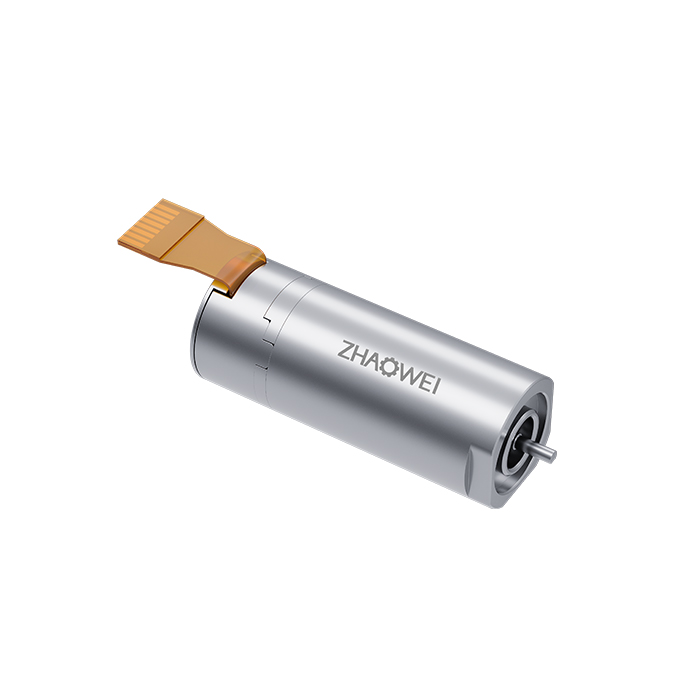

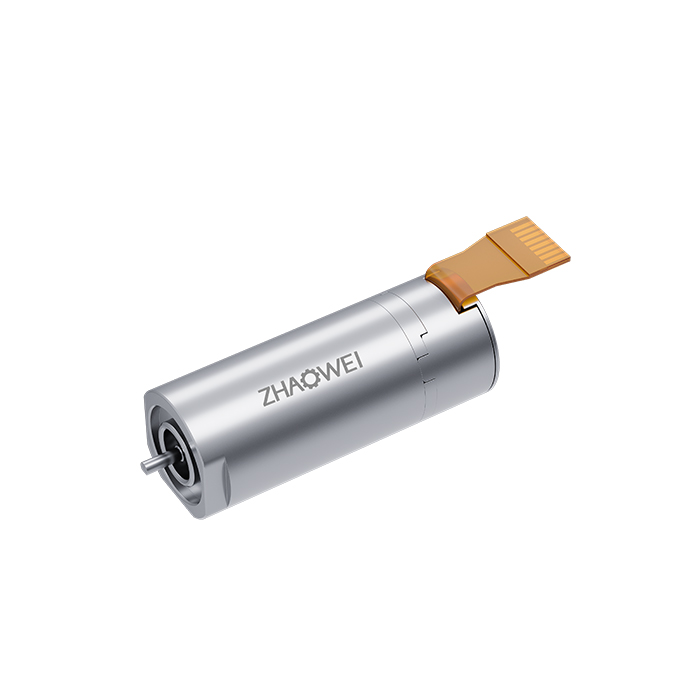

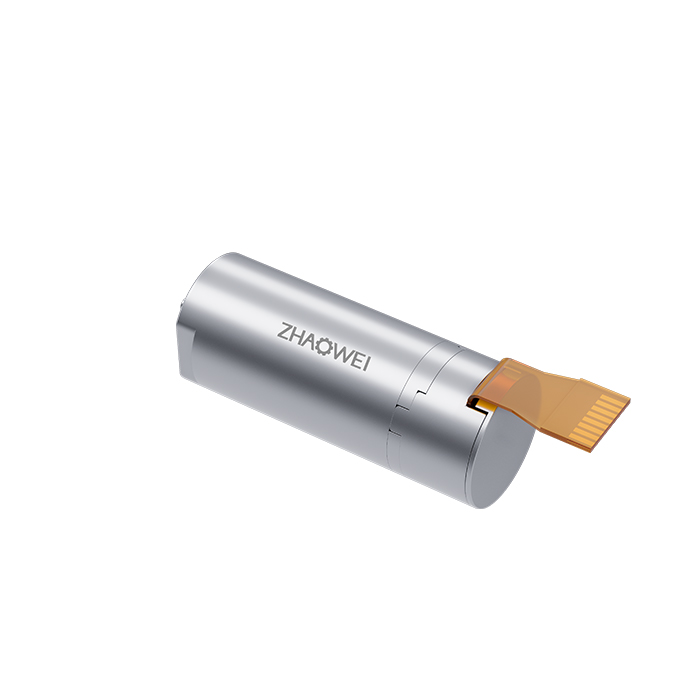

Φ8mm無刷空心杯電機（MC0820）
產品型號：MC0820
直徑：8
長度：20
額定電壓（V）：5
額定轉速：15000
堵轉轉矩（mNm）：1.08
堵轉電流（A) ：0.52
轉矩常數（mNm/A）：2.4
速度常數（rpm/V) ：4000
輸出軸直徑：0.8
電機參數
| 電機數據（額定值） |
|
| 額定電壓（V） |
5 |
| 空載轉速 |
18000 |
| 空載電流（A) |
56 |
| 額定轉速 (rpm) |
15000 |
| 額定轉矩(mNm) |
0.18 |
| 額定電流(A) |
0.13 |
| 堵轉轉矩(mNm) |
1.08 |
| 堵轉電流(A) |
0.52 |
| 最大效率(%) |
45 |
| 電機常數（額定值） |
|
| 相間電阻（Ω） |
9.7 |
| 相間電感（mH） |
0.14 |
| 轉矩常數（mNm/A） |
2.4 |
| 速度常數（rpm/V） |
4000 |
| 轉速/轉矩斜度（rpm/mNm） |
16623 |
| 機械時間常數（ms） |
1.54 |
| 轉子慣量（gcm2） |
0.01 |
| 熱參數 |
| 機殼-環境熱阻（K/W） |
/ |
| 繞組-機殼熱阻（K/W） |
/ |
| 繞組熱時間常數（s） |
/ |
| 電機熱時間常數（s） |
/ |
| 環境溫度（℃） |
?? -20…+100 |
| 最高繞組溫度（℃） |
125 |
| 機械參數（滾珠軸承） |
| 最大允許轉速 |
40 000 |
| 最大軸向間隙 |
< 0.15 N? 0 |
| ?> 0.15 N? 0.06（max） |
| 徑向間隙 |
?preloaded |
| 最大軸向動態載荷(N) |
2 |
| 最大允許安靜態裝力（N） |
10 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
5 |
| 端子型號 |
| Molex 52745-1297 |
*注：以上具體參數可根據客戶要求定制。
