概述

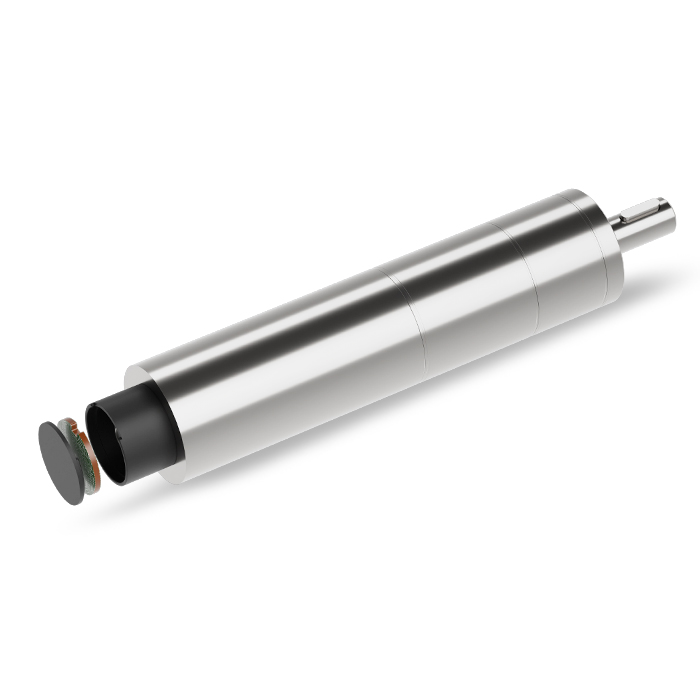

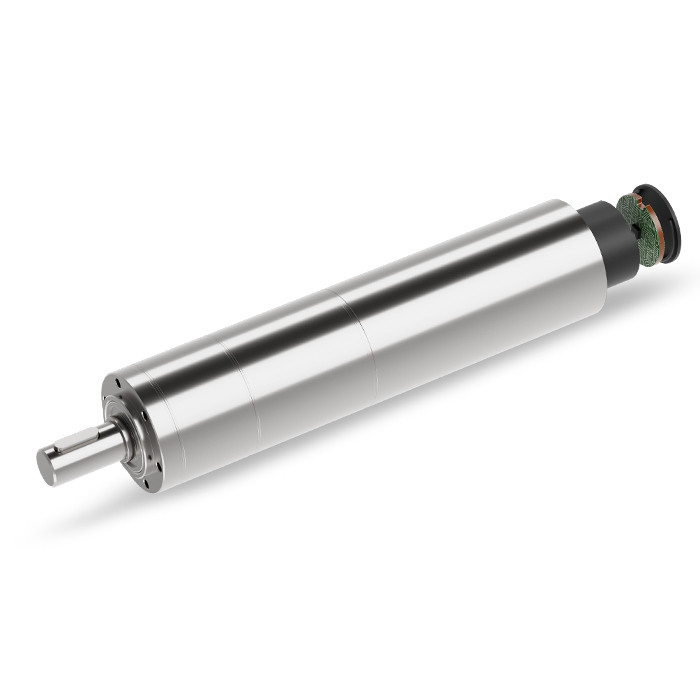

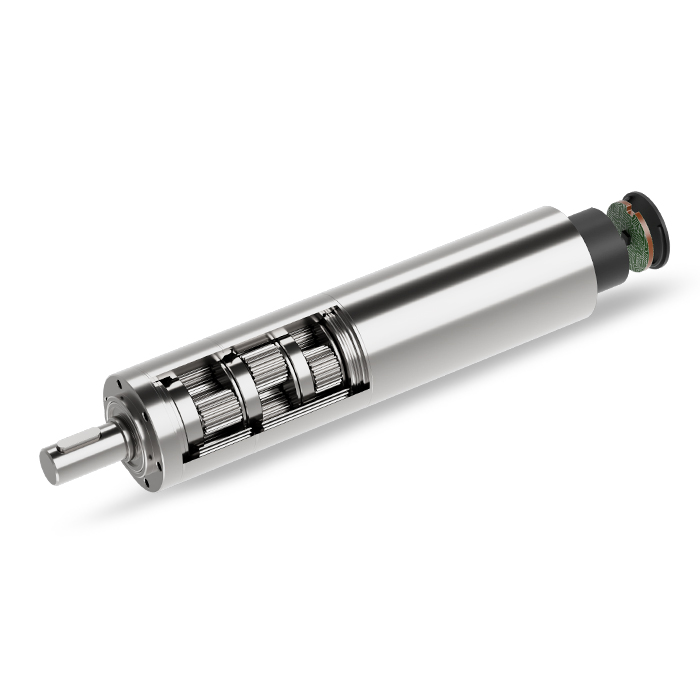

32mm高性能電機（138）
產品型號：ZWSMD032032-138
外直徑：32
總長度：103.5±0.5
減速比：138:1
額定電壓（VDC）：24
空載轉速（RPM）：41±15%
空載電流（mA MAX.REF）：150
額定負載力矩（N.M）：3.2
額定負載轉速（RPM）：30±15%
額定負載電流（A MAX.REF）：1.0
堵轉力矩(N.M MIN)：12
噪音：穩定后不超出55dB(側面30CM,無防風罩測試)
| 電機參數 | |
| 電機型號 | SM032032-F03空心杯有刷馬達 |
| 額定電壓(VDC) | 24 |
| 空載轉速(RPM) | 5660±10% |
| 空載電流(mA MAX) | 60 |
| 額定負載力矩(G.CM) | 260 |
| 額定負載轉速(RPM) | 4100±10% |
| 額定負載電流(A MAX) | 1.O |
| 堵轉力矩(G.CM MIN) | 943 |
*注：以上具體參數可根據客戶要求定制。

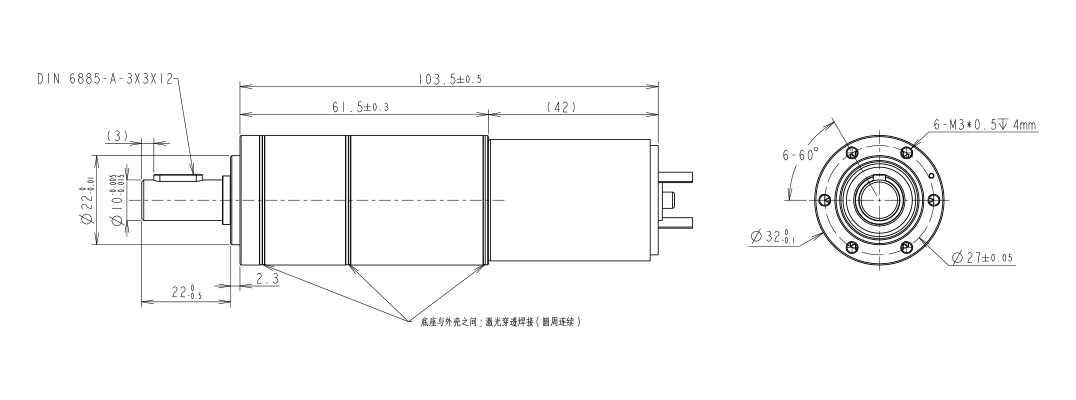

設計圖紙
32mm高性能電機（138）規格書
